Diagramas de Red: Qué Son y Cómo Usarlos

Los diagramas de red son herramientas visuales increíblemente versátiles y potentes, utilizadas tanto en la gestión de proyectos para planificar y monitorizar tareas, como en el ámbito de las tecnologías de la información para representar la arquitectura de redes de computadoras y telecomunicaciones. Aunque a primera vista puedan parecer complejas, su objetivo principal es simplificar la comprensión de estructuras y procesos complejos, permitiendo una visión clara y detallada de sus componentes y las relaciones entre ellos.

Estas representaciones gráficas no solo facilitan la comprensión por parte de todos los involucrados en un proyecto o en la administración de una red, sino que también son fundamentales para la toma de decisiones informadas, la identificación de posibles problemas o cuellos de botella, y el seguimiento preciso del progreso o el estado de la infraestructura. Su capacidad para mostrar dependencias y secuencias los convierte en un pilar para la eficiencia y el éxito, ya sea en la entrega de un proyecto a tiempo o en el mantenimiento de una red informática robusta y funcional.

¿Qué es un Diagrama de Red?

En esencia, un diagrama de red es una representación gráfica que ilustra los componentes de un sistema (ya sean tareas de un proyecto o dispositivos de una red informática) y cómo estos componentes interactúan o se relacionan entre sí. Se componen típicamente de nodos (que representan las tareas o los dispositivos) y flechas o líneas (que representan las dependencias o el flujo de información entre ellos).

En el contexto de la gestión de proyectos, los diagramas de red, a menudo denominados diagramas de PERT (Program Evaluation and Review Technique), son cruciales para planificar y visualizar todas las tareas necesarias para completar un proyecto, así como las interdependencias entre ellas. Permiten trazar la ruta que debe seguir el proyecto desde el inicio hasta el fin, incluyendo estimaciones de tiempo para cada tarea. Esta visualización detallada ayuda a identificar la secuencia óptima de actividades y a comprender cómo el retraso en una tarea puede afectar a otras o al proyecto en general.

En el ámbito de las redes informáticas, un diagrama de red muestra los diversos componentes de hardware (enrutadores, switches, servidores, estaciones de trabajo, cortafuegos) y cómo están interconectados, ya sea física o lógicamente. Son herramientas esenciales para diseñar, documentar, solucionar problemas y gestionar infraestructuras de red, proporcionando una imagen clara de la topología y el flujo de datos dentro de la red.

Importancia y Beneficios de los Diagramas de Red

La utilización de diagramas de red ofrece múltiples ventajas, tanto en la gestión de proyectos como en la administración de redes informáticas. Su valor reside en su capacidad para transformar información compleja en un formato visual y comprensible.

• Planificación Visual: Permiten desglosar un proyecto o una red en sus componentes más pequeños y organizar su estructura de forma lógica y secuencial. Esto facilita la creación de cronogramas detallados y la asignación de recursos.
• Facilitar la Comprensión: Al ser visuales, son mucho más fáciles de entender que largas descripciones textuales, permitiendo que todos los miembros del equipo o las partes interesadas, independientemente de su rol técnico, puedan comprender la estructura y el funcionamiento.
• Identificación de Dependencias: Muestran claramente qué tareas o componentes dependen de otros, lo cual es fundamental para evitar cuellos de botella y asegurar que las actividades se realicen en el orden correcto.
• Seguimiento del Progreso: En proyectos, permiten monitorizar el avance frente al plan original, identificando rápidamente si se están cumpliendo los plazos. En redes, ayudan a ver el estado de los componentes.
• Toma de Decisiones: Proporcionan una base sólida para tomar decisiones informadas, ya sea sobre cómo reestructurar un proyecto ante un imprevisto o cómo optimizar la arquitectura de una red para mejorar el rendimiento o la seguridad.
• Comunicación Efectiva: Son herramientas de comunicación excelentes para alinear a los equipos, explicar el alcance y el flujo del trabajo a las partes interesadas, y documentar la estructura de un sistema.
• Identificación del Camino Crítico: En gestión de proyectos, permiten determinar el camino crítico, que es la secuencia de tareas cuya demora afectaría directamente a la fecha de finalización del proyecto.

En resumen, los diagramas de red son indispensables para visualizar, planificar, gestionar y optimizar sistemas complejos, mejorando la eficiencia y reduciendo el riesgo de errores o retrasos.

Elementos Básicos de un Diagrama de Red (Gestión de Proyectos)

Aunque existen variaciones en la forma de representar, especialmente entre el método clásico PERT y enfoques más modernos, ciertos elementos son fundamentales en la mayoría de los diagramas de red orientados a proyectos:

• Tarea (o Actividad): Cada acción o parte del proyecto que debe completarse. Cada tarea suele representarse como un nodo (en PDM) o una flecha (en ADM). Debe incluir información clave:

  • Nombre o descripción de la actividad.
  • Duración estimada para completarla.
  • Inicio Temprano (ES - Early Start): La fecha más temprana en que puede comenzar la actividad.
  • Finalización Temprana (EF - Early Finish): La fecha más temprana en que puede terminar la actividad (ES + Duración).
  • Inicio Tardío (LS - Late Start): La fecha más tardía en que puede comenzar la actividad sin retrasar el proyecto.
  • Finalización Tardía (LF - Late Finish): La fecha más tardía en que puede terminar la actividad sin retrasar el proyecto (LS + Duración).
  • Holgura (Slack o Float): La cantidad de tiempo que una actividad puede retrasarse sin afectar la fecha de finalización del proyecto (LS - ES o LF - EF).
  • Opcionalmente: Recursos necesarios, responsables, etc.

• Actividad Ficticia: Una representación (normalmente una flecha discontinua) que muestra una dependencia lógica entre actividades sin consumir tiempo ni recursos. Se utiliza principalmente en el método ADM para mantener la lógica de las dependencias cuando no hay una actividad real que conecte dos nodos.

• Dependencias: Representadas por flechas que conectan nodos o actividades, indican el orden en que deben realizarse las tareas. Por ejemplo, una tarea no puede comenzar hasta que otra haya terminado.

• Nodos: Puntos de inicio o fin de actividades. En PDM, los nodos representan las actividades mismas.

• Camino Crítico: La secuencia más larga de actividades dependientes en un diagrama de red, desde el inicio hasta el fin del proyecto. Las actividades en el camino crítico tienen holgura cero, lo que significa que cualquier retraso en ellas retrasará la fecha de finalización del proyecto completo. Identificarlo es vital para enfocar el seguimiento y control.

Cálculo de un Diagrama de Red (Gestión de Proyectos)

El proceso para calcular la información temporal (ES, EF, LS, LF, Holgura) y determinar el camino crítico implica varios pasos:

1. Dibujar el Diagrama: Representar todas las actividades del proyecto como nodos o flechas y conectarlas con flechas para mostrar las dependencias, basándose a menudo en una Estructura de Desglose del Trabajo (EDT) y la lista de actividades.



2. Cálculo Hacia Adelante (Forward Pass): Se realiza desde el inicio del proyecto hasta el final para determinar el Inicio Temprano (ES) y la Finalización Temprana (EF) de cada actividad.

   • Para la primera actividad, ES es la fecha de inicio del proyecto. EF = ES + Duración.
   • Para actividades posteriores, el ES es igual al EF más alto de todas sus actividades predecesoras. EF = ES + Duración.

3. Cálculo Hacia Atrás (Backward Pass): Se realiza desde el final del proyecto hacia el inicio para determinar la Finalización Tardía (LF) y el Inicio Tardío (LS) de cada actividad.

   • Para la última actividad, LF es igual al EF calculado en el paso anterior. LS = LF - Duración.
   • Para actividades anteriores, el LF es igual al LS más bajo de todas sus actividades sucesoras. LS = LF - Duración.

4. Calcular la Holgura: Para cada actividad, la holgura se calcula restando el Inicio Temprano de su Inicio Tardío (Holgura = LS - ES) o restando la Finalización Temprana de su Finalización Tardía (Holgura = LF - EF). Ambos cálculos deben dar el mismo resultado.

5. Identificar el Camino Crítico: El camino crítico está formado por la secuencia de actividades que tienen una holgura igual a cero. Estas son las actividades que no pueden retrasarse sin afectar la fecha de finalización del proyecto.

Estos cálculos son fundamentales para comprender la flexibilidad o falta de ella en el cronograma del proyecto y para enfocar los esfuerzos de gestión en las actividades más críticas.

Tipos de Diagramas de Red en Gestión de Proyectos

Principalmente, existen dos métodos para construir diagramas de red en gestión de proyectos:

Método del Diagrama de Flechas (ADM - Arrow Diagramming Method):

• Las actividades se representan por flechas.
• Los nodos representan los eventos o hitos de inicio y fin de una actividad.
• La relación principal que representa es Fin-a-Comienzo (FS - Finish-to-Start), donde una actividad no puede comenzar hasta que la predecesora termine.
• A veces requiere 'actividades ficticias' (flechas sin duración ni recursos) para representar dependencias lógicas complejas.
• Aunque históricamente importante, es menos utilizado hoy en día debido a sus limitaciones y la necesidad de actividades ficticias.

Método del Diagrama de Precedencia (PDM - Precedence Diagramming Method):

• Las actividades se representan por nodos (cajas).
• Las flechas representan las relaciones o dependencias entre las actividades.
• Permite representar una variedad de relaciones de precedencia:
• Fin-a-Comienzo (FS): La sucesora comienza cuando la predecesora termina.
• Comienzo-a-Comienzo (SS): La sucesora comienza cuando la predecesora comienza.
• Fin-a-Fin (FF): La sucesora termina cuando la predecesora termina.
• Comienzo-a-Fin (SF): La sucesora termina cuando la predecesora comienza (menos común).
• Es el método más utilizado actualmente en gestión de proyectos por su flexibilidad y capacidad para representar relaciones más complejas y plazos o intervalos de tiempo.

Diagramas de Red en el Ámbito de las Tecnologías de la Información

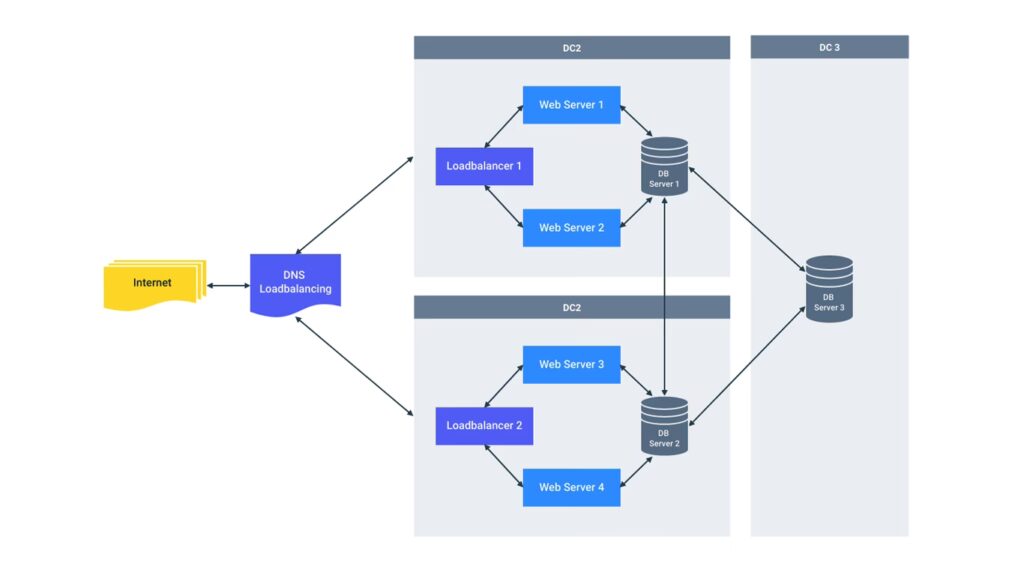

En el contexto de las redes informáticas y de telecomunicaciones, un diagrama de red es una representación visual de la infraestructura, mostrando los dispositivos y cómo están conectados. Aquí, la distinción clave es entre diagramas físicos y lógicos.

Diagramas de Red Lógicos:

• Describen cómo fluye la información a través de la red.
• Muestran elementos abstractos como subredes (con direcciones IP, máscaras, VLAN IDs), dispositivos de red a nivel funcional (enrutadores, cortafuegos, switches), y protocolos de enrutamiento.
• Se relacionan con capas superiores del modelo OSI, especialmente la Capa 3 (Capa de Red), que gestiona el enrutamiento y direccionamiento de paquetes de datos.
• Son útiles para entender la arquitectura de la red, planificar configuraciones, y solucionar problemas relacionados con el flujo de datos y el direccionamiento.

Diagramas de Red Físicos:

• Describen la disposición geográfica y física real de los componentes de la red.
• Muestran la ubicación de dispositivos, el tipo y la disposición de los cables, racks, y otros elementos de hardware.
• A menudo se representan sobre planos de planta o mapas geográficos.
• Se relacionan con las capas inferiores del modelo OSI, como la Capa 1 (Capa Física), que trata de la transmisión de bits puros a través de un medio físico.
• Son útiles para la instalación, el mantenimiento del cableado, la gestión de activos físicos y la planificación de la infraestructura física.

Cómo se Usan los Diagramas de Red en IT

En el ámbito de las tecnologías de la información, los diagramas de red son herramientas esenciales para diversas tareas:

• Diseño de Redes: Planificar la arquitectura de una nueva red o modificar una existente, decidiendo la ubicación de los dispositivos y cómo se conectarán.
• Documentación: Crear un registro visual del estado actual de la red, indispensable para futuras referencias, auditorías o cumplimiento normativo.
• Resolución de Problemas (Troubleshooting): Al visualizar la estructura y el flujo, los técnicos pueden identificar rápidamente posibles puntos de fallo o cuellos de botella cuando surge un problema de conectividad o rendimiento.
• Gestión de Cambios: Planificar y visualizar el impacto de añadir, eliminar o modificar componentes de la red antes de implementar los cambios.
• Seguridad: Identificar puntos de entrada y salida, la ubicación de cortafuegos y otras medidas de seguridad, ayudando a comprender y mejorar la postura de seguridad de la red.
• Comunicación: Explicar la complejidad de la infraestructura a equipos internos, gerencia o clientes de manera clara.

La forma de "leer" o interpretar un diagrama de red en IT a menudo depende de la topología representada, que describe la disposición geométrica de los dispositivos y las conexiones.

Topologías de Red Comunes

La topología de red define la estructura del diagrama y el flujo de datos:

• Topología Punto a Punto: La más simple, conecta dos nodos directamente.
• Topología de Bus: Todos los dispositivos se conectan a un cable central compartido. Fácil de instalar físicamente pero un fallo en el cable central afecta a toda la red.
• Topología de Anillo: Los dispositivos se conectan en un bucle cerrado. Los datos viajan en una o ambas direcciones alrededor del anillo.
• Topología en Estrella: Todos los nodos se conectan a un punto central (hub o switch). Un fallo en un cable solo afecta a un nodo, pero el fallo del punto central afecta a toda la red.
• Topología en Árbol: Combina características de bus y estrella. Tiene un nodo central principal del que se ramifican otros nodos o concentradores. Es buena para expandir redes existentes.
• Topología de Malla: Cada dispositivo está interconectado con varios otros dispositivos. Puede ser completa (cada nodo conectado a todos los demás) o parcial. Ofrece alta redundancia pero es costosa y compleja.
• Topología Híbrida: Una combinación de dos o más topologías básicas. Se utiliza en redes grandes y complejas.

Comprender la topología es clave para interpretar el diagrama de red y entender cómo fluye la información y cómo un fallo en un punto puede afectar a otros.

Símbolos e Iconos en Diagramas de Red

Para facilitar la comprensión universal, los diagramas de red utilizan un conjunto estandarizado de símbolos e iconos para representar diferentes tipos de dispositivos y conexiones. Aunque pueden variar ligeramente entre diferentes herramientas o proveedores (como Cisco, AWS, Azure), muchos iconos son reconocibles:

• Nubes (representando Internet o una red externa)
• Firewall (Cortafuegos)
• Servidores
• Estaciones de trabajo / Terminales
• Routers (Enrutadores)
• Switches (Conmutadores)
• Hubs (Concentradores)
• Impresoras
• Dispositivos móviles
• Tipos de conexión (líneas continuas, discontinuas, con flechas, etc.)

El uso consistente de estos símbolos permite que cualquier persona familiarizada con las convenciones pueda leer e interpretar un diagrama de red.

Preguntas Frecuentes sobre Diagramas de Red

¿Qué es un diagrama de red?

Es una representación visual que muestra los componentes de un sistema (tareas de proyecto, dispositivos IT) y cómo se interconectan o relacionan.

¿Para qué se utilizan los diagramas de red?

Se usan para planificar, visualizar, comunicar, gestionar, monitorizar y solucionar problemas en proyectos o infraestructuras de red, identificando dependencias, flujos y posibles puntos críticos.

¿Cuántos tipos principales de diagramas de red hay en gestión de proyectos?

Hay dos tipos principales: el Método del Diagrama de Flechas (ADM) y el Método del Diagrama de Precedencia (PDM), siendo PDM el más utilizado actualmente.

¿Cuál es la diferencia entre un diagrama de red físico y uno lógico?

Un diagrama físico muestra la disposición real de los componentes y el cableado, mientras que un diagrama lógico muestra el flujo de información, las subredes y los protocolos.

¿Qué es el camino crítico?

En gestión de proyectos, es la secuencia más larga de tareas en el diagrama cuya holgura es cero. Cualquier retraso en una actividad del camino crítico retrasará la fecha de finalización del proyecto completo.

Conclusión

Ya sea que estés gestionando un proyecto complejo con múltiples tareas interdependientes o administrando una infraestructura de red informática, los diagramas de red son herramientas indispensables. Proporcionan claridad, facilitan la comunicación, ayudan a identificar riesgos y oportunidades, y son fundamentales para una planificación y ejecución exitosas. Dominar la creación e interpretación de estos diagramas te equipará con una habilidad valiosa para visualizar y controlar sistemas de cualquier complejidad.
