Protección contra Rayos: Sistemas y Función

Las tormentas eléctricas son fenómenos naturales impresionantes, pero la fuerza de un rayo puede ser devastadora. Un impacto directo puede causar incendios, daños estructurales severos e incluso poner en riesgo vidas humanas. Afortunadamente, la tecnología ha desarrollado sistemas eficaces para mitigar estos peligros, siendo el más conocido el pararrayos.

Un pararrayos es mucho más que una simple varilla en la cima de un edificio. Es el componente principal de un sistema de protección diseñado específicamente para interceptar la descarga eléctrica de un rayo y canalizarla de manera segura hacia la puesta a tierra, evitando así que cause daños a la estructura o a las personas en su interior o cercanías. Comprender qué son, cómo funcionan y qué tipos existen es fundamental para garantizar una protección adecuada ante la furia eléctrica de la naturaleza.

¿Qué es un Sistema de Protección contra Rayos?

Un sistema de protección contra rayos es un conjunto integrado de elementos cuya función principal es proteger una estructura de los efectos destructivos de un impacto directo de rayo. Su objetivo es interceptar la descarga y proporcionar un camino de baja impedancia para que la altísima corriente eléctrica se disipe de forma segura en la tierra.

Este sistema no se limita únicamente al pararrayos en sí, sino que incluye una red de terminales aéreos (los propios pararrayos), conductores de unión o bajada que transportan la corriente, y electrodos de conexión a tierra que aseguran la disipación segura de la energía. La correcta instalación de estos componentes es crucial para su eficacia.

Además de prevenir daños estructurales y riesgos de incendio, estos sistemas son vitales para la seguridad de las personas que se encuentran dentro o en las inmediaciones de la estructura protegida durante una tormenta eléctrica.

Una Mirada a la Historia: La Invención del Pararrayos

La idea de proteger las estructuras de los rayos no es nueva. Se remonta al siglo XVIII, gracias a los experimentos de un científico e inventor estadounidense: Benjamin Franklin.

El 15 de junio de 1752, Franklin llevó a cabo un famoso (y peligroso) experimento en Filadelfia. Durante una tormenta, voló una cometa con una estructura metálica, atada a una cuerda de seda. Cerca de su mano, colocó una llave metálica en la cuerda. Observó que la electricidad de las nubes viajaba por el hilo hasta la llave, produciendo chispas. Esto demostró que las nubes contenían carga eléctrica y que los rayos eran, de hecho, grandes descargas electrostáticas.

A partir de este descubrimiento, Franklin teorizó que si un rayo encontraba un conductor metálico en su camino hacia la tierra, se canalizaría a través de él y se disiparía de forma segura. Un año después, en 1753, desarrolló el diseño del primer pararrayos, conocido hoy como pararrayos tipo Franklin. Aquella cometa pasó a la historia como el primer instrumento utilizado para explorar la naturaleza eléctrica de los rayos.

Los Poderosos Efectos de un Rayo

Un rayo es una descarga eléctrica natural con una energía y potencia inmensas. Cuando impacta en una estructura o en el suelo, puede generar diversos efectos peligrosos:

• Efectos Térmicos: La corriente de un rayo puede alcanzar temperaturas extremadamente altas, de hasta 20.000°C. Este calor intenso puede causar incendios, derretir metales y vaporizar materiales, provocando daños severos en la estructura impactada.
• Efectos Fisiológicos: Estos afectan a los seres vivos. Las altas corrientes que se disipan en el suelo pueden generar tensiones de paso (entre los pies de una persona) y tensiones de contacto (al tocar un objeto energizado), provocando electrocuciones, quemaduras y daños internos. Las normativas de seguridad, como la UNE 21186:2011 o la IEC TR 60479-4:2011, establecen medidas para mitigar estos riesgos en personas y animales.
• Efectos Electrodinámicos: Las intensas corrientes generan fuertes campos magnéticos que pueden producir fuerzas mecánicas capaces de dañar o deformar estructuras metálicas.
• Efectos Electroquímicos: Aunque menos comunes, la corriente puede inducir reacciones químicas en ciertos materiales.

Además de estos efectos directos, el rayo tiene dos manifestaciones asociadas muy características:

• El Relámpago: Es el destello de luz intenso producido por la circulación de la corriente a través del canal de aire ionizado.
• El Trueno: Es el sonido fuerte y repentino causado por la rápida expansión y contracción del aire a lo largo del canal del rayo debido al calor extremo.

¿Cómo Funciona un Pararrayos?

El funcionamiento básico de un pararrayos se basa en el principio de atraer el rayo hacia un punto controlado para canalizar su energía de forma segura.

Durante una tormenta eléctrica, se acumulan grandes cargas eléctricas en la base de las nubes y en la superficie terrestre, generando un campo eléctrico muy intenso entre ellas. Cuando este campo alcanza un valor crítico, se inicia una descarga descendente desde la nube, conocida como líder descendente. Este líder avanza en zig-zag, ionizando el aire a su paso.

En respuesta a este campo eléctrico y al avance del líder descendente, las puntas de los objetos elevados en la superficie terrestre, especialmente las puntas metálicas de un pararrayos, concentran las cargas eléctricas opuestas a las del líder. Esta concentración de carga provoca la emisión de trazadores ascendentes desde el pararrayos.

El pararrayos funciona porque proporciona un camino de menor resistencia para que este trazador ascendente se encuentre y se una con el líder descendente del rayo. Una vez que se unen, se establece un canal conductor a través del cual la mayor parte de la corriente del rayo fluye de forma segura desde la nube hasta el pararrayos y, a través de los conductores de bajada, hacia el sistema de puesta a tierra, donde se disipa sin causar daños.

El sistema de puesta a tierra es fundamental y debe tener una baja impedancia (idealmente, inferior a 10 Ω) para permitir que la enorme energía de la descarga se disperse eficazmente en el terreno circundante.

Tipos de Sistemas de Protección Externa contra Rayos

Aunque el principio básico es el mismo (interceptar y conducir a tierra), existen diferentes tecnologías y diseños de sistemas de protección externa contra rayos, avalados por diversas normativas internacionales y locales. Los más comunes son:

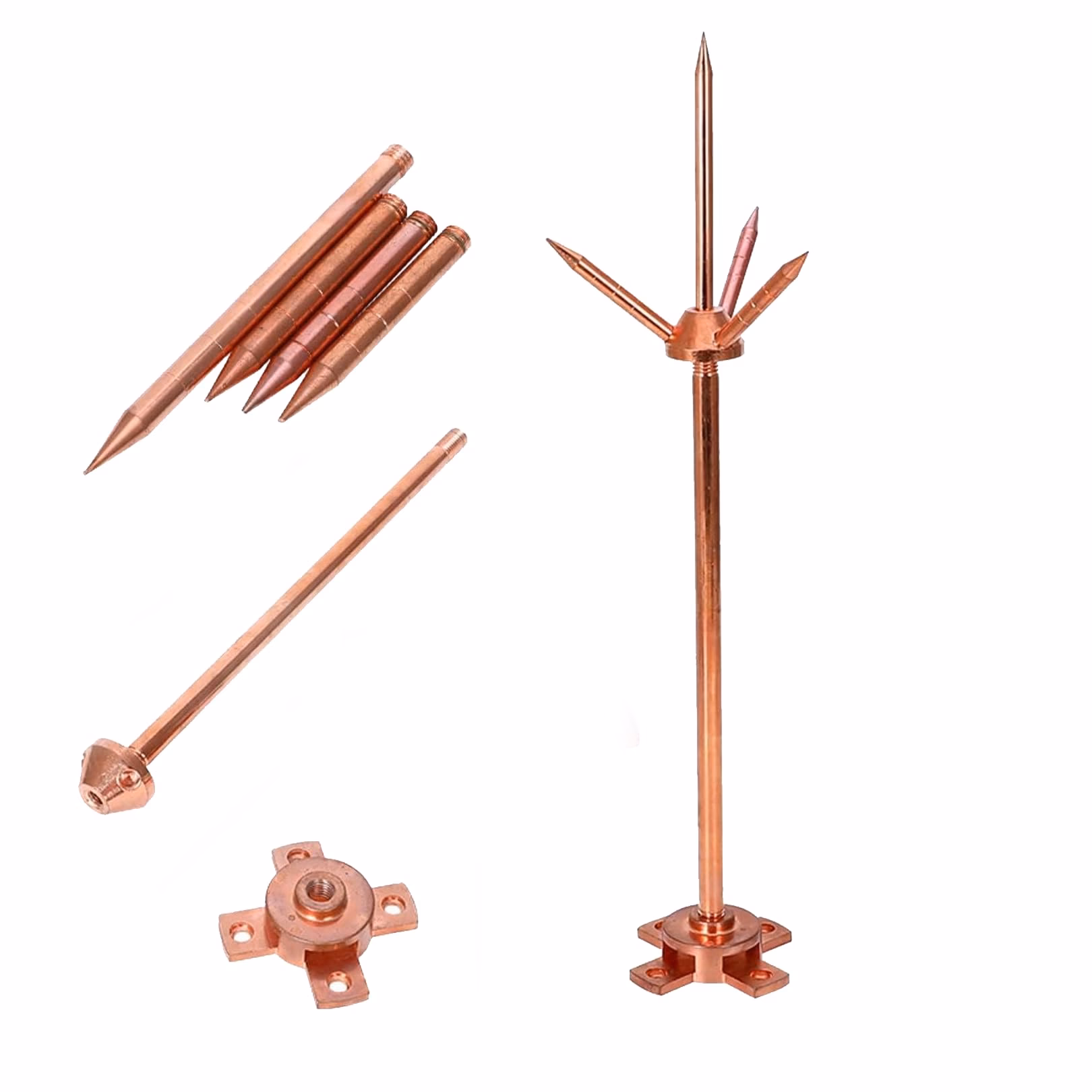

1. Pararrayos Tipo Franklin (Punta Captadora Tetrapuntal)

Como su nombre indica, este es el diseño original propuesto por Benjamin Franklin. Consiste en una o varias varillas metálicas (a menudo de cobre o acero inoxidable) terminadas en punta, instaladas en los puntos más altos de la estructura. En sus versiones modernas, suele estar conectado a dos o más conductores de bajada independientes y a sistemas de puesta a tierra separados.

Históricamente, el radio de protección de este tipo de pararrayos era limitado (alrededor de 30 metros en las primeras versiones), lo que significa que se necesitaban múltiples puntos de captación para cubrir grandes áreas. Su uso es más adecuado para proteger áreas pequeñas y puntuales como chimeneas, mástiles, depósitos de agua o torres pequeñas.

2. Sistema Tipo Malla (Basado en Jaula de Faraday)

Derivado del concepto de la Jaula de Faraday, este sistema implica la instalación de una red de conductores metálicos (una "malla") sobre el techo y, a veces, por los laterales de la estructura. La idea es crear una jaula que rodee la estructura, interceptando la descarga en cualquier punto de la malla y distribuyendo la corriente por múltiples caminos hacia la puesta a tierra.

Los conductores se colocan formando una cuadrícula con un tamaño de malla que varía (entre 4 y 16 metros, según el nivel de protección requerido). Los conductores de bajada se conectan a esta malla en varios puntos y descienden hasta el sistema de puesta a tierra perimetral o bajo la estructura. Este método ofrece una protección más uniforme sobre toda la superficie cubierta.

3. Jaula de Faraday

Este sistema lleva el concepto de malla un paso más allá, buscando envolver completamente la estructura con una red continua de conductores, desde los puntos más altos hasta el sistema de puesta a tierra. Se crea un camino conductor ininterrumpido que actúa como una Jaula de Faraday literal alrededor del edificio.

Todas las partes metálicas externas de la estructura deben estar conectadas a esta jaula para asegurar que, si un rayo impacta, la corriente se mantenga en la superficie externa de la jaula y se conduzca a tierra de forma segura, protegiendo el interior. Si hay diferencias significativas de altura en la estructura, los conductores de las partes más bajas deben conectarse a los conductores de bajada de las partes más altas para mantener la continuidad eléctrica.

4. Pararrayos con Dispositivo de Cebado (PDC)

Este tipo de pararrayos representa una evolución en la tecnología de captación. El principio del Dispositivo de Cebado (PDC) se basa en emitir un trazador ascendente de forma anticipada y más potente que el que emitiría una punta Franklin simple, gracias a un dispositivo electrónico o electrostático incorporado en la punta.

La capacidad de "cebado" temprano se mide con el valor Delta T (ΔT). Al emitir este trazador ascendente antes que otros puntos cercanos, el PDC tiene una mayor probabilidad de interceptar el líder descendente del rayo en un área de cobertura mayor.

El principal beneficio del PDC es su capacidad para proteger un área circular con un radio considerablemente mayor que los sistemas Franklin o de malla (pudiendo alcanzar hasta 80 metros de radio para el Nivel I de protección, el más alto). Esto a menudo reduce la necesidad de múltiples puntos de captación y conductores de bajada, simplificando la instalación y reduciendo potencialmente el coste total del sistema en comparación con otros métodos para cubrir la misma área.

5. Cables de Guarda

Aunque no se detalló su funcionamiento en la información proporcionada, los cables de guarda son otro sistema reconocido por las normativas. Consisten en cables metálicos tendidos por encima de la estructura a proteger (comúnmente usados en líneas eléctricas, subestaciones o grandes áreas abiertas) que actúan como terminales de captación elevados, interceptando los rayos antes de que alcancen el objetivo principal y conduciéndolos a tierra a través de torres o mástiles.

Diseño e Instalación de un Sistema de Protección

La instalación de un sistema de protección contra rayos no es un proceso trivial. Requiere un diseño cuidadoso basado en un análisis de riesgo de la estructura a proteger. Este análisis considera factores como la ubicación geográfica, la altura del edificio, el tipo de construcción, la presencia de materiales inflamables y la frecuencia de tormentas en la zona.

El análisis de riesgo determina si la protección es necesaria y, en caso afirmativo, cuál es el nivel de protección (I, II, III o IV) que se debe aplicar. Un nivel I ofrece la máxima protección, mientras que un nivel IV ofrece la mínima.

Una vez definido el nivel de protección, se selecciona el sistema más adecuado (Franklin, Malla, Jaula de Faraday, PDC o Cables de Guarda) considerando las características de la estructura, el nivel de protección requerido y el presupuesto. La elección del sistema PDC, por ejemplo, a menudo se justifica por su amplio radio de protección y su instalación relativamente simple.

El diseño y la instalación deben seguir estrictamente las normativas nacionales e internacionales relevantes, como la UNE 21186:2011 o el Código Técnico de la Edificación (CTE DB-SUA-8) en España para los sistemas PDC, o las normas IEC para otros tipos. Estas normativas especifican cómo instalar los terminales de captación, dimensionar y encaminar los conductores de bajada, diseñar el sistema de puesta a tierra y conectar adecuadamente todas las partes metálicas.

Una instalación incorrecta puede ser ineficaz o incluso peligrosa, ya que un rayo no canalizado correctamente puede seguir causando daños. Por ello, es crucial que el diseño y la ejecución sean realizados por profesionales cualificados.

Preguntas Frecuentes sobre Pararrayos

¿Es obligatorio instalar un pararrayos?

La obligatoriedad depende de las normativas locales y del resultado del análisis de riesgo de la estructura. Ciertos tipos de edificios (como hospitales, escuelas, instalaciones industriales con riesgo de explosión, edificios altos, etc.) a menudo tienen requisitos más estrictos.

¿Un pararrayos atrae más rayos a la zona?

No. Un pararrayos no "atrae" más rayos de los que caerían naturalmente en esa área. Su función es simplemente ofrecer un punto de impacto preferencial y seguro para los rayos que *ya* están destinados a caer en la zona de protección que cubre, canalizando su energía a tierra en lugar de permitir que impacten aleatoriamente en otras partes de la estructura.

¿Qué mantenimiento requiere un sistema de pararrayos?

Los sistemas de protección contra rayos requieren inspecciones y mantenimiento periódicos para asegurar que todos sus componentes (terminal de captación, conductores, puesta a tierra, uniones) estén en buen estado y sigan cumpliendo su función. Los daños por corrosión, desconexiones o alteraciones pueden comprometer su eficacia.

¿Un pararrayos protege contra las sobretensiones en la red eléctrica?

El sistema de protección externa (el pararrayos y sus conductores) protege contra el impacto directo del rayo. Sin embargo, la descarga de un rayo cercano o incluso lejano puede inducir sobretensiones en las líneas eléctricas y de comunicación que llegan al edificio, dañando los equipos electrónicos internos. Para proteger contra estas sobretensiones, se requieren dispositivos de protección contra sobretensiones (DPS) instalados en el cuadro eléctrico y en las líneas de datos.

¿Cuál es el mejor tipo de pararrayos?

No hay un "mejor" tipo absoluto. La elección del sistema más adecuado (Franklin, Malla, Jaula de Faraday, PDC) depende del análisis de riesgo específico de la estructura, el nivel de protección requerido, las características arquitectónicas y el presupuesto. Los sistemas PDC son populares por su eficiencia en cobertura de área con un solo punto de captación, pero otros sistemas pueden ser más apropiados en ciertas situaciones.

Conclusión

Los sistemas de protección contra rayos son una inversión esencial en la seguridad de cualquier estructura y de las personas que la ocupan. Desde los primeros diseños de Benjamin Franklin hasta las tecnologías más avanzadas como los sistemas con Dispositivo de Cebado (PDC), el objetivo ha sido siempre el mismo: controlar la inmensa energía de un rayo y canalizarla de forma segura a la puesta a tierra. Conocer los diferentes tipos de sistemas, su funcionamiento y la importancia de un diseño e instalación correctos según las normativas es el primer paso para estar verdaderamente protegido ante las tormentas eléctricas.
